● 采用無限遠光學系統和同軸照明光學系統

● 具有高分辨率和高清晰度品質

● 可使用LED或光纖冷光源同軸照明，滿足觀察不同物體的需要

● 適用于電子設備、半導體、LCD、LED等領域的數碼成像觀察、檢測和測量

		可訂制定格定倍MZDH0850-D，定格定倍即在變倍過程中，可實現倍率的反復準確定位，特別適合于二維，三維檢測

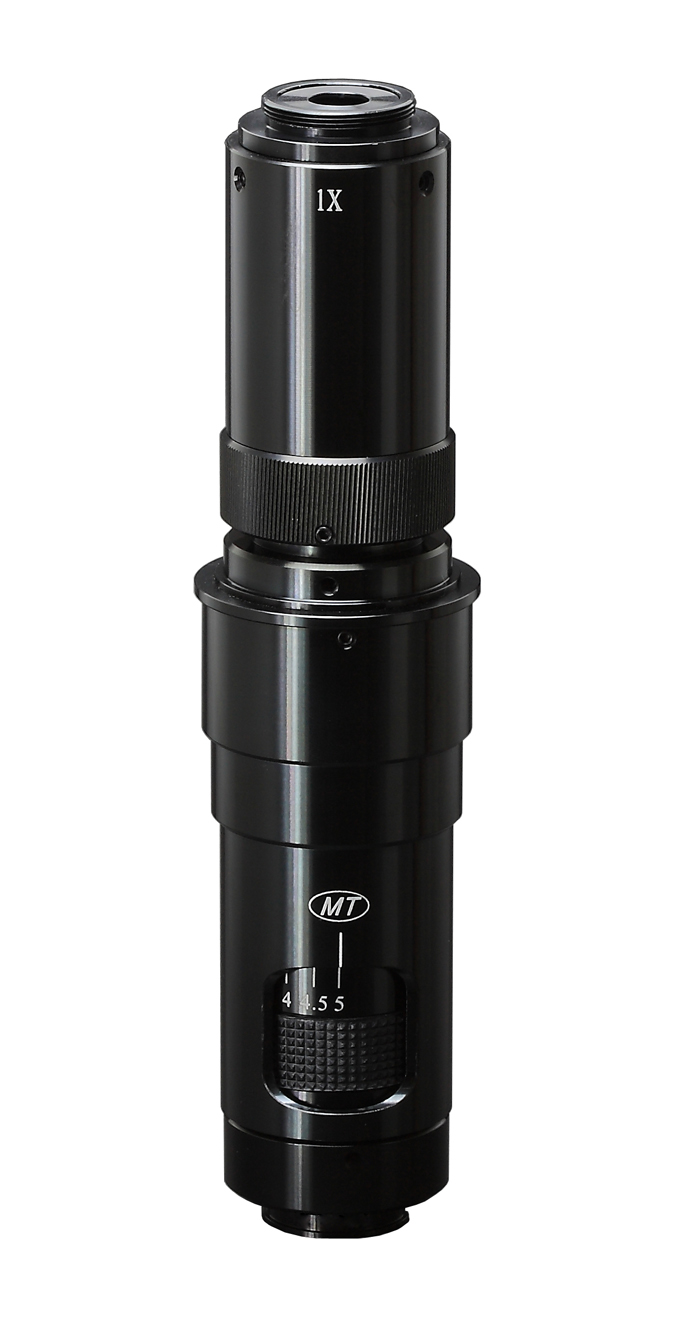

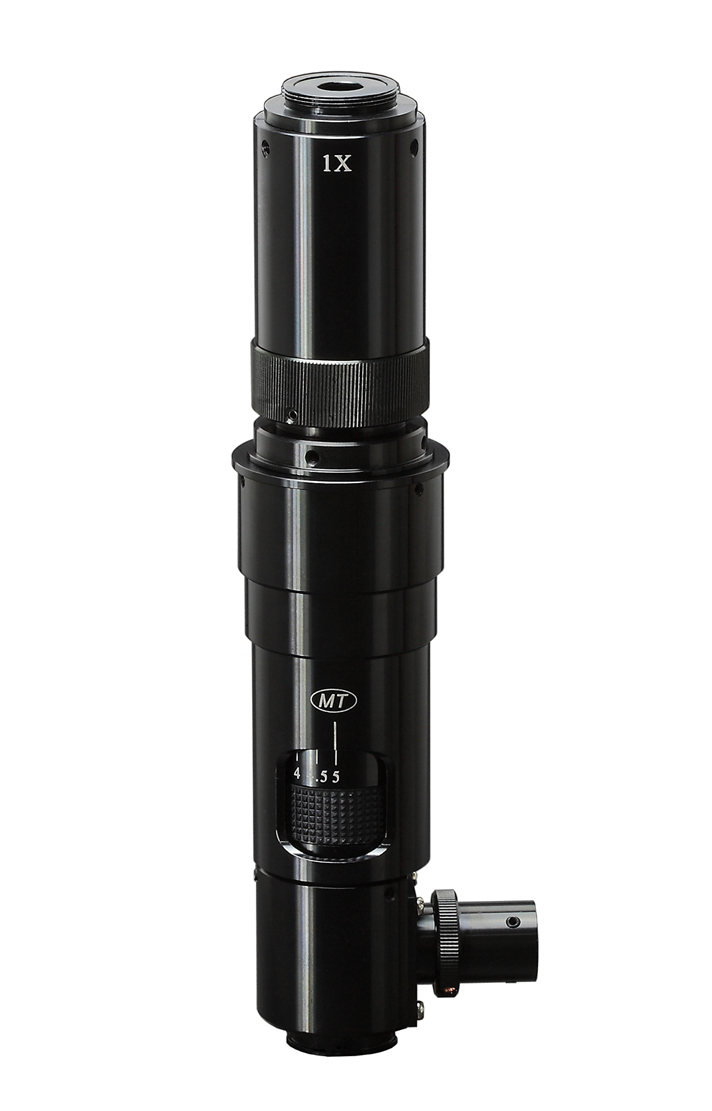

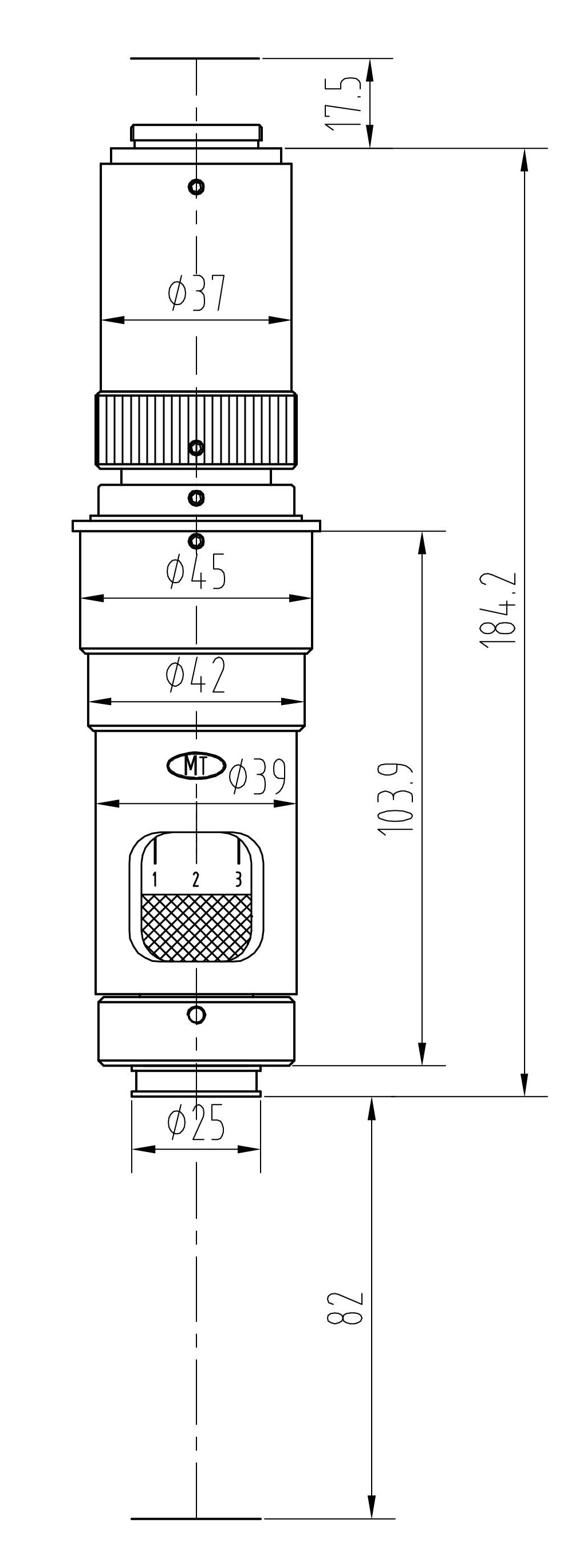

MZDH0850	MZDH0850外形尺寸	可訂制定格定倍MZDH0850-D，定格定倍即在變倍過程中，可實現倍率的反復準確定位，特別適合于二維，三維檢測
		C:同軸照明 ● 出色的同軸照明效果，特別適合于LCD的加工及檢驗以及反光物體的觀察。

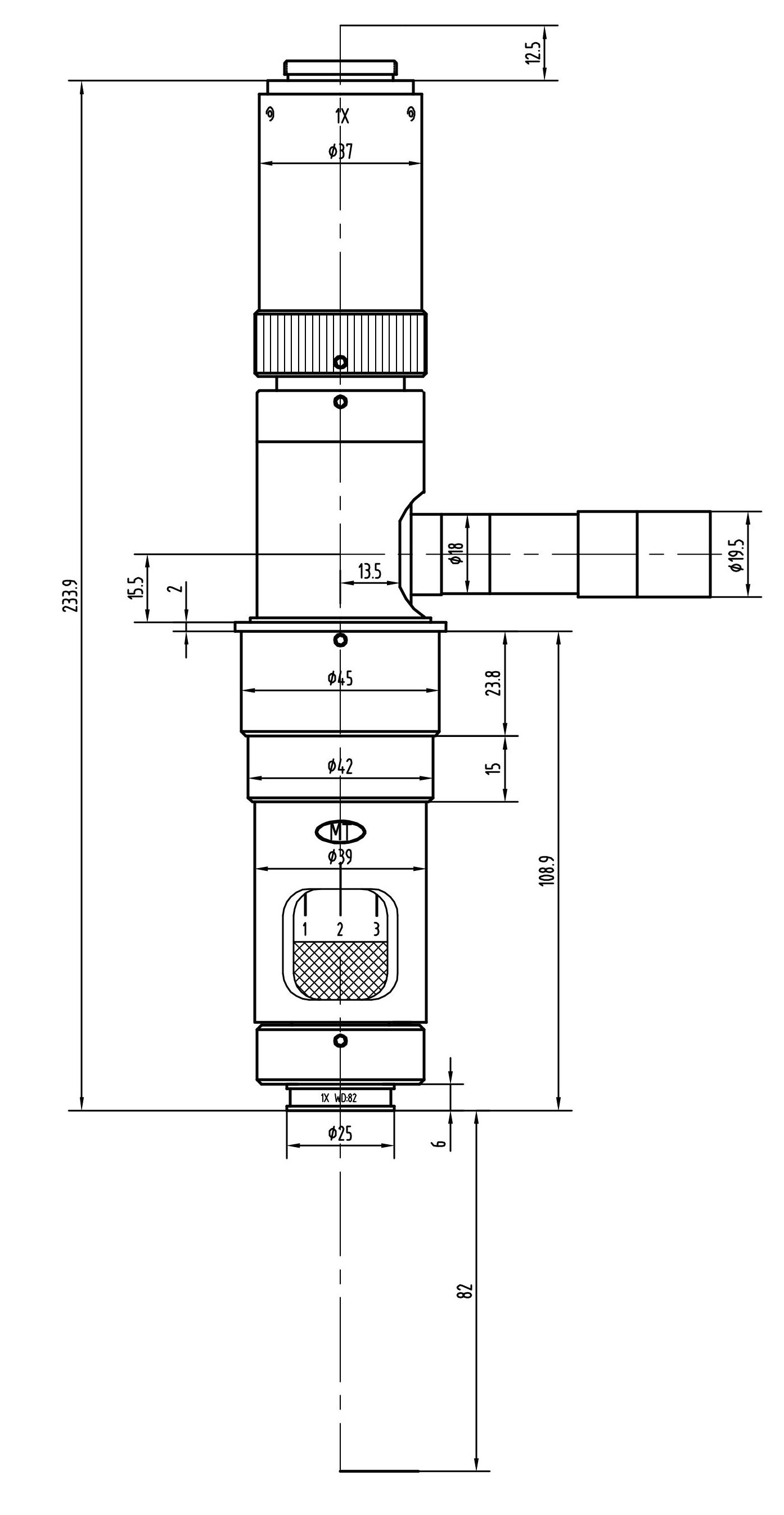

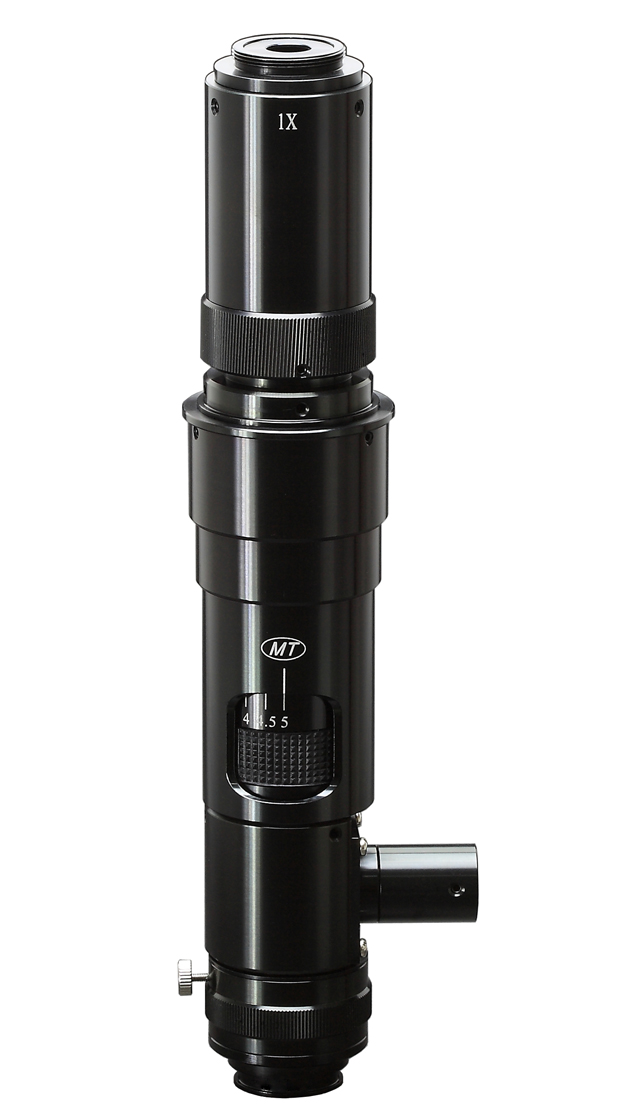

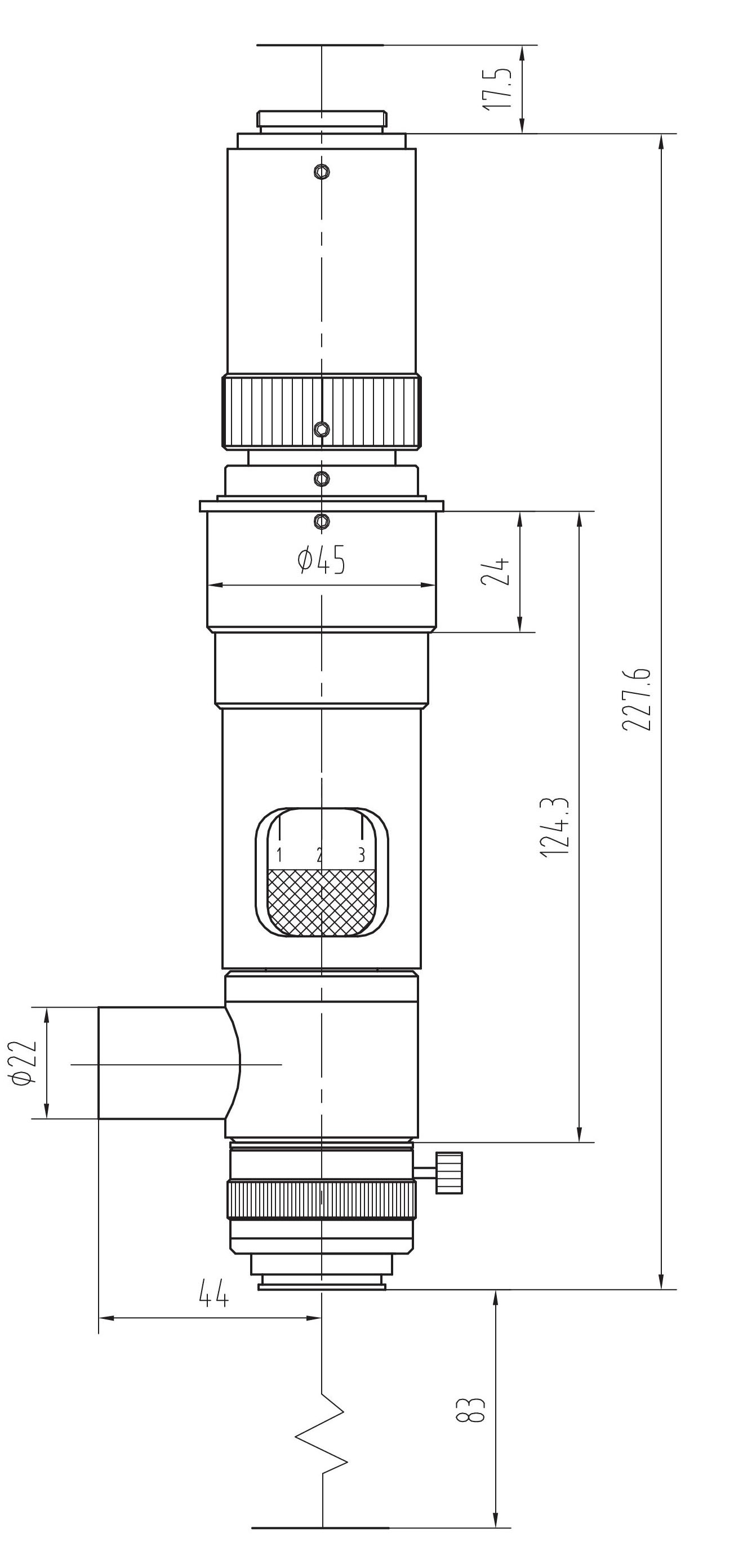

MZDH0850C	MZDH0850C外形尺寸	C:同軸照明 ● 出色的同軸照明效果，特別適合于LCD的加工及檢驗以及反光物體的觀察。
		● 變倍系統采用步進電機，精心設計的信號控制模塊，確保每一次變倍都準確 ● 設計精密的運動機構，有極高的重復精度和光軸同心度 ● 極佳的成像性能，高精度，失真小 ● 設計緊湊，易安裝調試

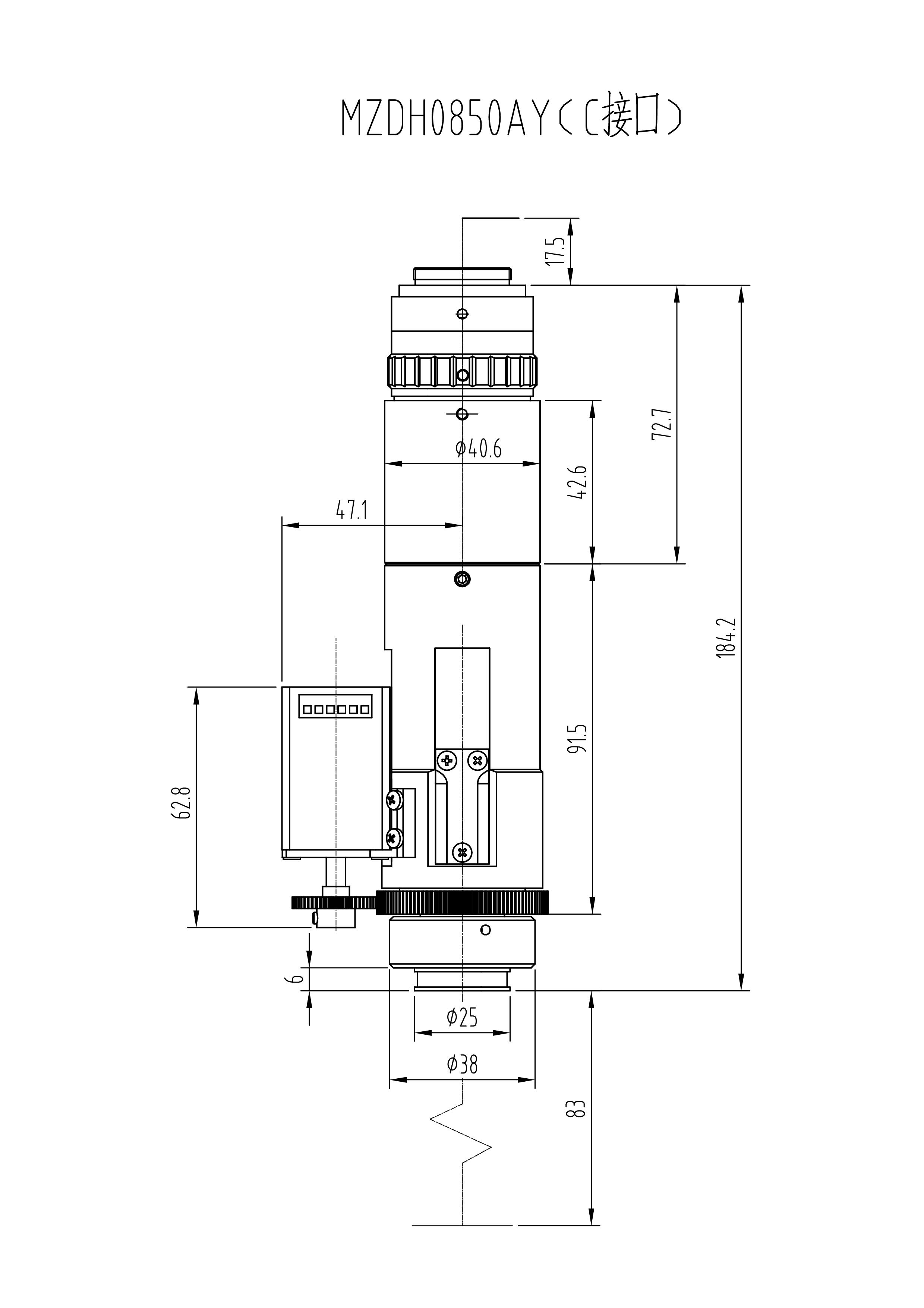

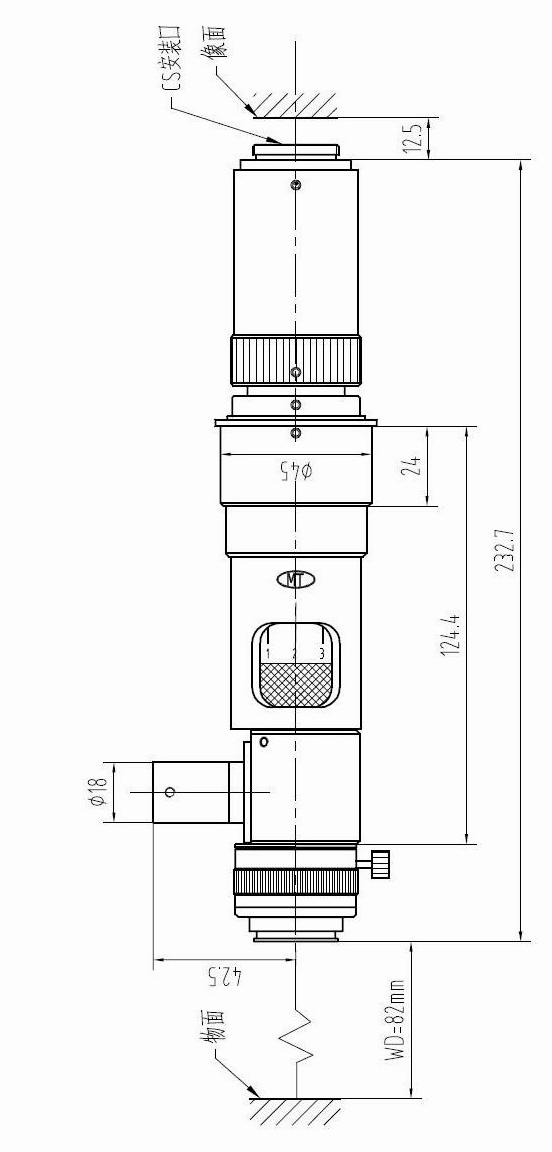

MZDH0850-AY	MZDH0850-AY外形尺寸

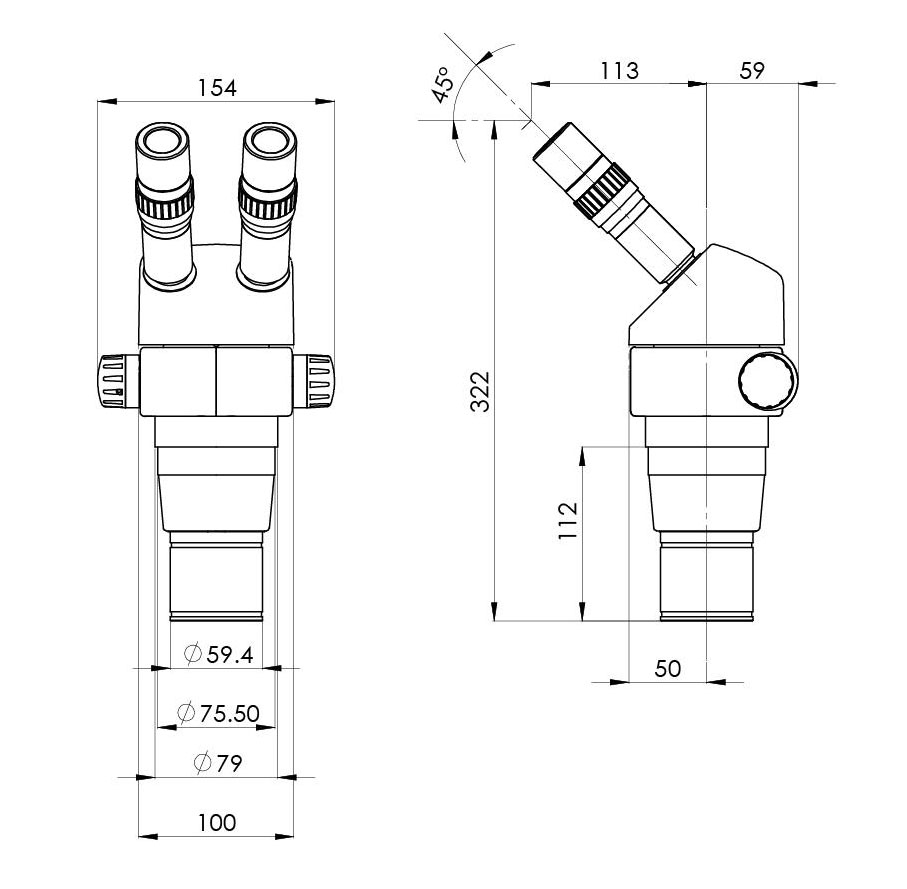

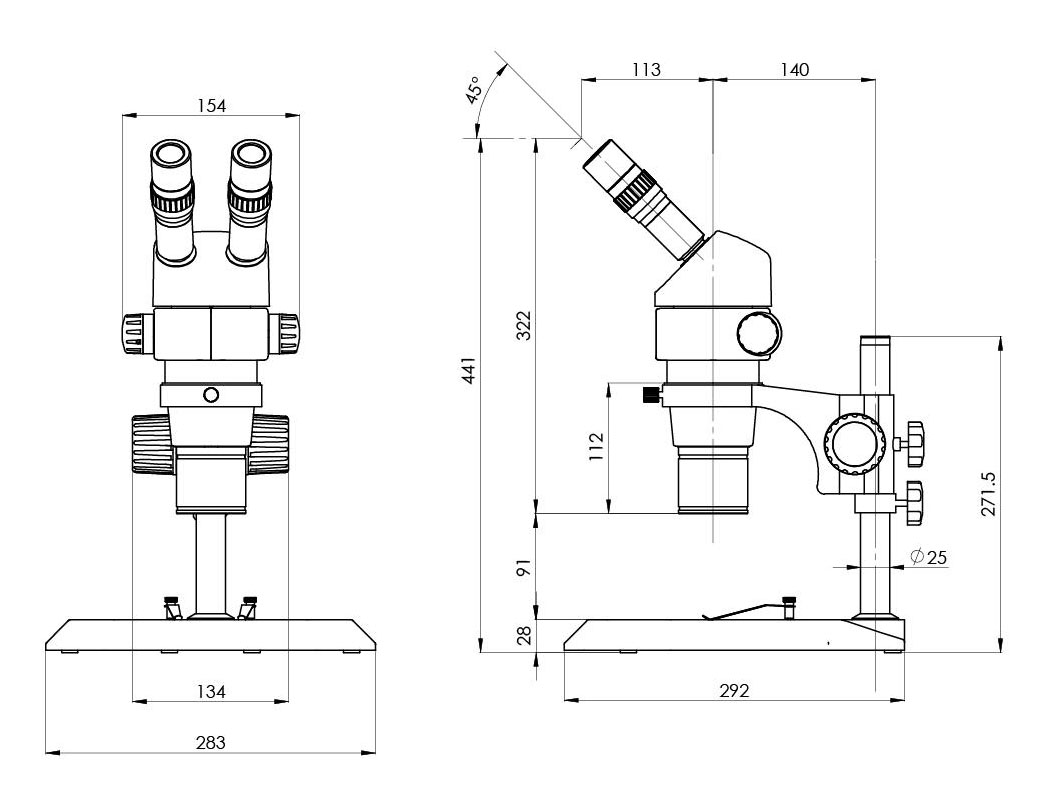

其它機型

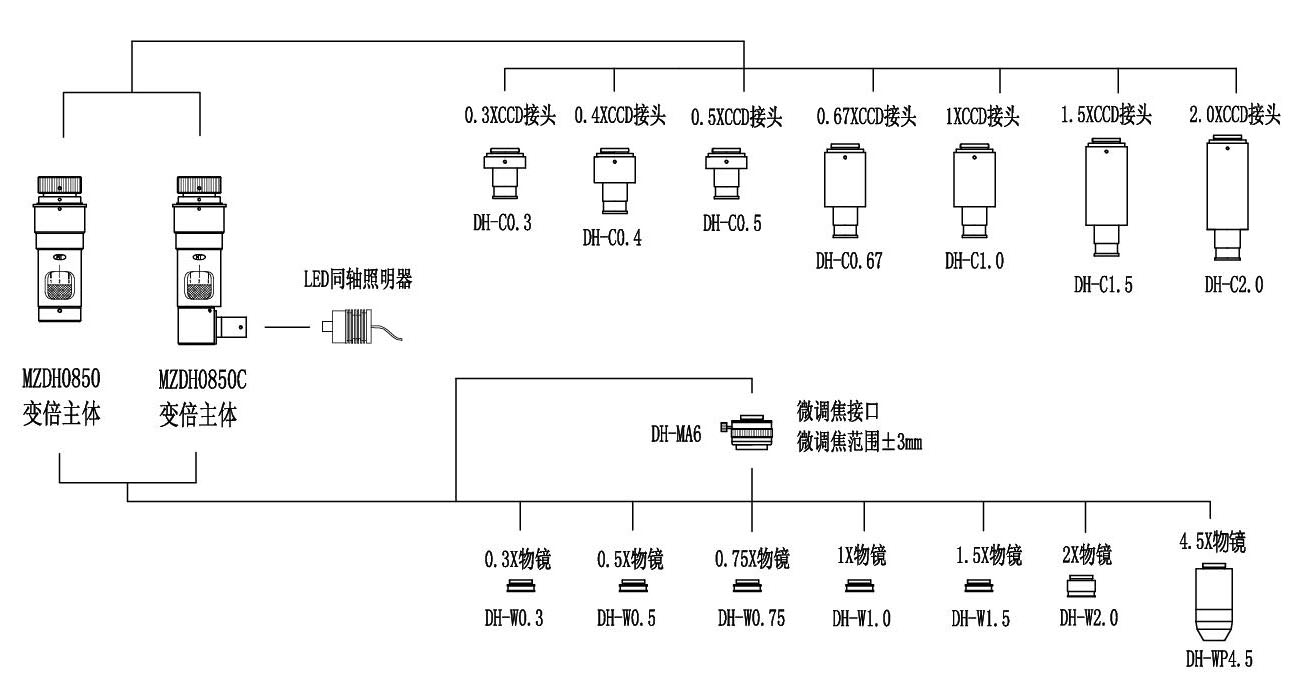

主機分解示意圖

MZDH0850系列配置對照表

名稱	規格	MZDH0850	MZDH0850C	MZDH0850-D	MZDH0850C-PL	MZDH0850C-MA	MZDH0850C-SA	MZDH0850-AZ
變倍主體	連續變倍0.75X~5X	●	●	●	●	●	●	●
物鏡	0.3X	○	○	○	○	○	○	○
	0.4X	○	○	○	○	○	○	○
	0.5X	○	○	○	○	○	○	○
	0.6X	○	○	○	○	○	○	○
	0.75X	○	○	○	○	○	○	○
	0.9X	○	○	○	○	○	○	○
	1X	●	●	●	●	●	●	●
	1.5X	○	○	○	○	○	○	○
	2X	○	○	○	○	○	○	○
CCD接頭（攝像適配器）	0.3X	○	○	○	○	○	○	○
	0.4X	○	○	○	○	○	○	○
	0.5X	○	○	○	○	○	○	○
	0.67X	○	○	○	○	○	○	○
	1X	●	●	●	●	●	●	●
	1.5X	○	○	○	○	○	○	○
	2X	○	○	○	○	○	○	○
照明光源	同軸照明：MLC1000	X	●	X	●	●	●	X
照明光源	可調光LED： MLR25	○	○	○	○	○	X	○
測微接頭	帶分劃板1X接頭	○	○	○	○	○	○	○
其它功能	整數倍定位	○	○	●	○	○	○	○
	帶偏光	○	○	○	●	○	○	○
	帶微調焦接頭	○	○	○	○	●	X	○
	光路180°轉向	○	○	○	○	○	●	○
	電動變倍	○	○	X	○	○	○	●
支架與主機配合尺寸	Φ45mm	●	●	●	●	●	●	●
標準螺紋無窮遠金相鏡頭	Nikon、Olympus、Mitutoyo	○	○	○	○	○	○	○
注：1. ●標準配置 ○選購件 X 無配置 2. CCD(CMOS)接口型式為CS。

倍率	NA	景深	分辨率	TV失真	安裝尺寸：Φ45mm 最大兼容相機：1/2" CCD螺紋接口：1英吋32扣
0.75X	0.03	1.8mm	11.2μm	0.26%
2.0X	0.067	0.30mm	5.0μm	0.31%
5.0X	0.097	0.08mm	3.5μm	0.12%

物鏡	項目	CCD接頭
物鏡	項目	0.3X	0.4X	0.5X	0.67X	1X	1.5X	2X
0.3X WD:293mm	光學放大倍率	0.07X～0.45X	0.09X～0.6X	0.11X～0.75X	0.15X～1X	0.225X～1.5X	0.34X～2.25X	0.45X～3X
0.3X WD:293mm	視場范圍(mm)	51.4X68.6～8X10.67	40X53.33～6X8	32.7X43.6～4.8X6.4	24X32～3.6X4.8	16X21.3～2.4X3.2	10.6X14.12～1.6X2.13	8X10.67～1.2X1.6
0.4X WD:223mm	光學放大倍率	0.09X～0.6X	0.12X～0.8X	0.15X～1X	0.2X～1.34X	0.3X～2X	0.45X～3X	0.6X～4X
0.4X WD:223mm	視場范圍(mm)	40X53.33～ 6X8	30X40～ 4.5X6	24X32～ 3.6X4.8	18X24～2.69X3.58	12X16～ 1.8X2.4	8X10.67～1.2X1.6	6X8～0.9X1.2
0.5X WD:175mm	光學放大倍率	0.11X～0.75X	0.15X～1X	0.19X～1.25X	0.25X～1.675X	0.375X～2.5X	0.56X～3.75X	0.75X～5X
0.5X WD:175mm	視場范圍(mm)	32.7X43.6～4.8X6.4	24X32～3.6X4.8	18.9X25.3～2.88X3.84	14.4X19.2～2.15X2.9	9.6X12.8～1.44X1.92	6.4X8.6～0.96X1.28	4.8X6.4～0.72X0.96
0.6X WD:145mm	光學放大倍率	0.14X～0.9X	0.18X～1.2X	0.225X～1.5X	0.3X～2X	0.45X～3X	0.68X～4.5X	0.9X～6X
0.6X WD:145mm	視場范圍(mm)	25.7X34.3～4X5.33	20X26.67～3X4	16X21.33～2.4X3.2	12X16～1.8X2.4	8X10.67～1.2X1.6	5.3X7.06～0.8X1.07	4X5.33～0.6X0.8
0.75X WD:117mm	光學放大倍率	0.17X～1.125X	0.225X～1.5X	0.28X～1.875X	0.4X～2.5X	0.56X～3.75X	0.84X～5.625X	1.125X～7.5X
0.75X WD:117mm	視場范圍(mm)	21.2X28.2～3.2X4.27	16X21.33～2.4X3.2	12.9X17.1～1.92 X2.56	9X12～1.44 X1.92	6.4X8.6～0.96X1.28	4.3X5.7～0.64X0.85	3.2X4.27～0.48X0.64
0.9X WD:93mm	光學放大倍率	0.2X～1.35X	0.27X～1.8X	0.34X～2.25X	0.45X～3X	0.675X～4.5X	1.01X～6.75X	1.35X～9X
0.9X WD:93mm	視場范圍(mm)	18X24～2.67X3.56	13.33X17.78～2X2.67	10.6X14.1～1.6X2.13	8X10.67～1.2X1.6	5.3X7.1～0.8X1.07	3.56X4.7～0.53X0.71	2.67X3.56～0.4X0.53
1X WD:83mm	光學放大倍率	0.225X～1.5X	0.3X～2X	0.375X～2. 5X	0.5X～3.35X	0.75X～5X	1.125X～7.5X	1.5X～10X
1X WD:83mm	視場范圍(mm)	16X21.3～2.4X3.2	12X16～1.8X2.4	9.6X12.8～1.44X1.92	7.2X9.6～1.07X1.4	4.8X6.4～0.72X0.96	3.2X4.27～0.48X0.64	2.4X3.2～0.36X0.48
1.5X WD:54mm	光學放大倍率	0.34X～2.25X	0.45X～3X	0.5625X～3.75X	0.75X～5X	1.125X～7.5X	1.6875X～11.25X	2.25X～15X
1.5X WD:54mm	視場范圍(mm)	10.6X14.1～1.6X2.13	8X10.67～1.2X1.6	6.4X8.53～0.96X1.28	4.8X6.4～0.72X0.96	3.2X4.27～0.48X0.64	2.13X2.84～0.32X0.43	1.6X2.13～0.24X0.32
2X WD:35mm	光學放大倍率	0.45X～3X	0.6X～4X	0.75X～5X	1X～6.7X	1.5X～10X	2.25X～15X	3X～20X
2X WD:35mm	視場范圍(mm)	8X10.7～1.2X1.6	6X8～0.9X1.2	4.8X6.4～0.72X0.96	3.6X4.8～0.54X0.72	2.4X3.2～0.36X0.48	1.6X2.1～0.24X0.32	1.2X1.6～0.18X0.24
4.5X WD:16mm	光學放大倍率	1.01X～6.75X	1.35X～9X	1.69X～11.25X	2.26X～15.07X	3.37X～22.5X	5.06X～33.75X	6.75X～45X
4.5X WD:16mm	視場范圍(mm)	3.56X4.74～0.53X0.71	2.67X3.56～0.4X0.53	2.13X2.84～0.32X0.43	1.59X2.12～0.24X0.32	1.07X1.42～0.16X0.21	0.71X0.95～0.11X0.14	0.53X0.71～0.08X0.11
變倍主體連續變倍范圍0.75X～5X

大視場同軸照明器

當相機大于或等于1/2＂、鏡頭的光學總倍數小于0.5X時，
為了獲得更大的視場，建議選用這款大視場同軸照明器。
此款大視場同軸照明器，需配大口徑物鏡，
如DH-W0.3B、DH-W0.5B、DH-W0.75B、DH-W1.0B。

外形比標準的同軸照明器大一些。

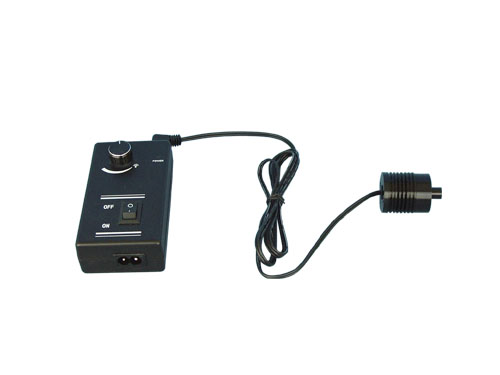

	輔助光源	MLC1000，MLR25

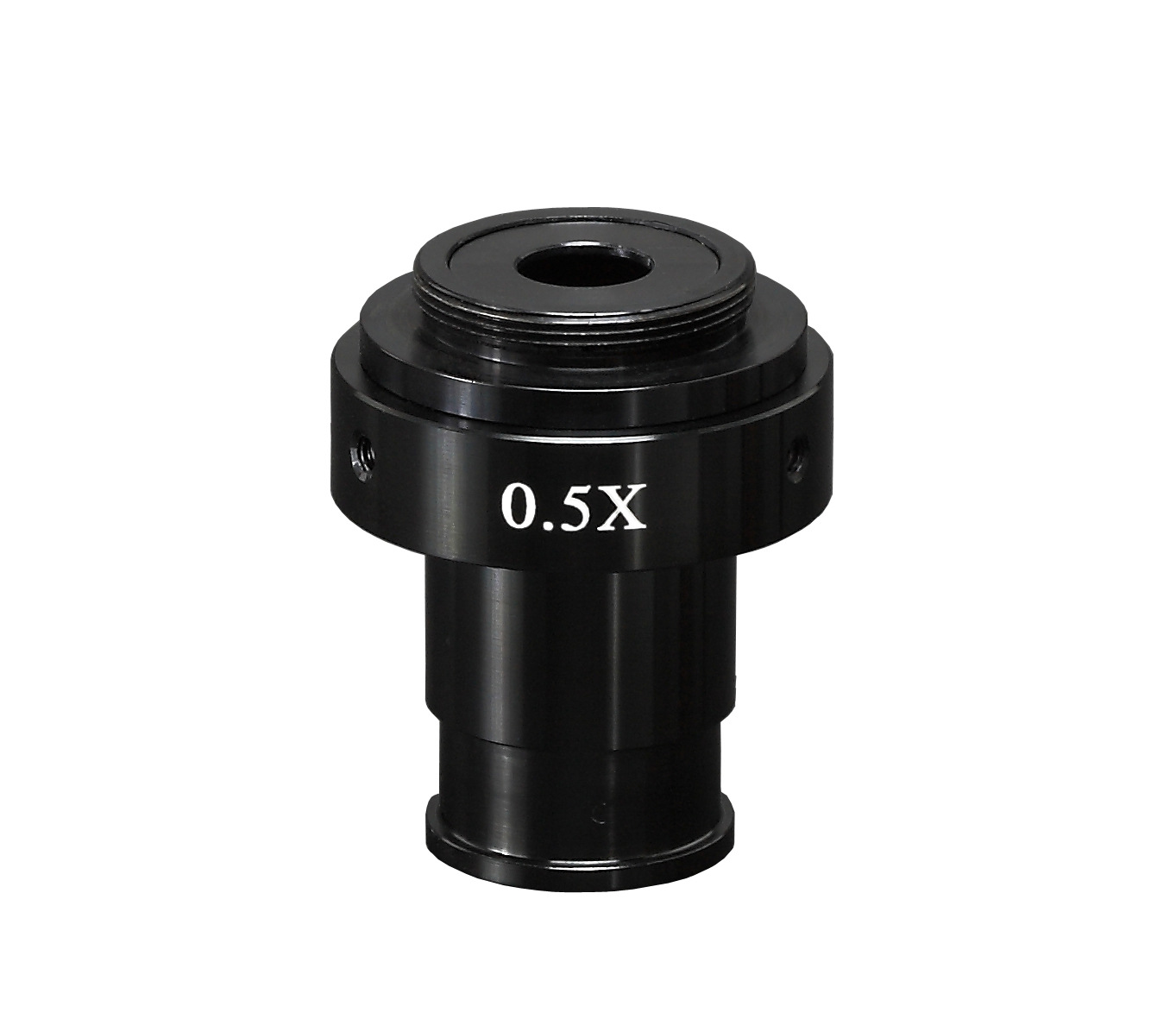

	CCD接頭	0.4X, 0.5X, 0.67X, 1.0X(標準配置),1.5X,2.0X
	物鏡	0.3X,0.4X,0.5X,0.6X,0.75X,0.9X,1X(標準配置),1.5X,2.0X,4.5X
	無窮遠金相鏡頭	Nikon, Olympus, Mitutoyo
	底座組	SD1-D ~ SD18-D

		PL：同軸照明帶偏光（專利公開號/Patent publication number:CN 202025119 U） ● 加上偏光可顯著改善視頻輸出的對比度，得到最好的圖像。特別適用于晶體檢測。
MZDH0850C-PL	MZDH0850C-PL外形尺寸
		MA: 帶微調裝置（專利號/Patent publication number:CN 202049285 U） ● 加帶微調裝置，可實現對不同焦面快速微調焦。
MZDH0850C-MA	MZDH0850C-MA外形尺寸
		SA: 光路180°轉向（專利號/Patent publication number:CN 202049284 U） ● 方便特殊空間的觀察或微型物體上兩點之間的狹窄間距的觀測。
MZDH0850 C-SA	MZDH0850C-SA外形尺寸
		C-UP：上方同軸照明 ● 出色的同軸照明效果，特別適合于LCD的加工及檢驗以及反光物體的觀察。
MZDH0850C-UP	MZDH0850C-UP外形尺寸	C-UP：上方同軸照明 ● 出色的同軸照明效果，特別適合于LCD的加工及檢驗以及反光物體的觀察。
		RA: 光路90°轉向
MZDH0850 RA	MZDH0850RA外形尺寸	RA: 光路90°轉向
