● 包括MZD0212，MZD0318，MZD0745，MZD1070四大系列

● 物鏡連續變倍，多種倍率，可設置定格定倍

● 有多種倍率主機 , 各種輔助光源, 底座和CCD接頭可供選擇

● MZD0745C，1070C含MLC100A可調光同軸照明，CS型及C 型通用接口，直接與CCD攝像頭連接產生視頻信號

● 廣泛應用于半導體設備，LCD，LED的加工、檢驗以及二維、三維測量系統

MZD0212	MZD0318	MZD0745	MZD0745C	MZD0745C-A

● 物鏡連續變倍，多種倍率，可設置定格定倍

● 可配同軸照明(MZD0745C, MZD1070C)

● 支架與主機配合尺寸：Φ45mm

● 圓立柱直徑為Φ25mm

● 有多種倍率主機、各種輔助光源和底座可選擇（CCD攝像頭為選購件）

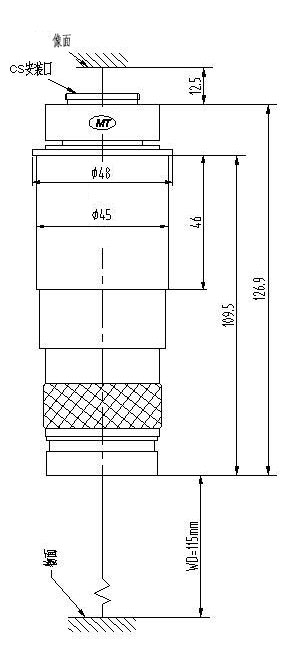

MZD0212:

附加物鏡	項目	MZD0212
1X主機	光學放大倍率	0.2X～1.2X
	視場范圍(mm)	18X24～3X4
	工作距離(mm)	115
0.5X	光學放大倍率	0.1X～0.6X
	視場范圍(mm)	36X48～6X8
	工作距離(mm)	195
0.7X	光學放大倍率	0.14X～0.84X
	視場范圍(mm)	25.7X34.3～4.3X5.7
	工作距離(mm)	145
2X	光學放大倍率	0.4X～2.4X
	視場范圍(mm)	9X12～1.5X2
	工作距離(mm)	35
變倍主體連續變倍范圍		0.2X～1.2X

倍率	數值孔徑	景深	分辨	TV失真	安裝尺寸：Φ45mm 最大兼容相機：1/2" CCD螺紋接口：1英吋32扣
0.2X	0.024	8.3mm	14.0μm	0.90%
0.6X	0.055	1.2mm	6.1μm	0.10%
1.2X	0.071	0.47mm	4.7μm	0.60%

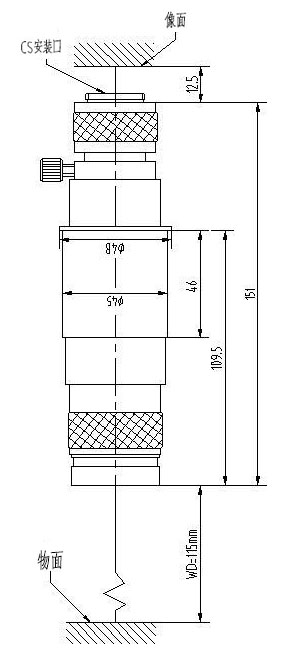

MZD0318:

附加物鏡	項目	MZD0318
1X主機	光學放大倍率	0.3X～1.8X
	視場范圍(mm)	12X16～2X2.7
	工作距離(mm)	115
0.5X	光學放大倍率	0.15X～0.9X
	視場范圍(mm)	24X32～4X5.3
	工作距離(mm)	195
0.7X	光學放大倍率	0.21X～1.26X
	視場范圍(mm)	17.1X22.9～2.9X3.8
	工作距離(mm)	145
2X	光學放大倍率	0.6X～3.6X
	視場范圍(mm)	6X8～1X1.3
	工作距離(mm)	35
變倍主體連續變倍范圍		0.3X～1.8X

倍率	數值孔徑	景深	分辨率	TV失真	安裝尺寸：Φ45mm 最大兼容相機：1/2" CCD螺紋接口：1英吋32扣
0.3X	0.023	5.8mm	14.6μm	0.12%
1.0X	0.058	0.69mm	5.8μm	0.13%
1.8X	0.071	0.31mm	4.7μm	0.01%

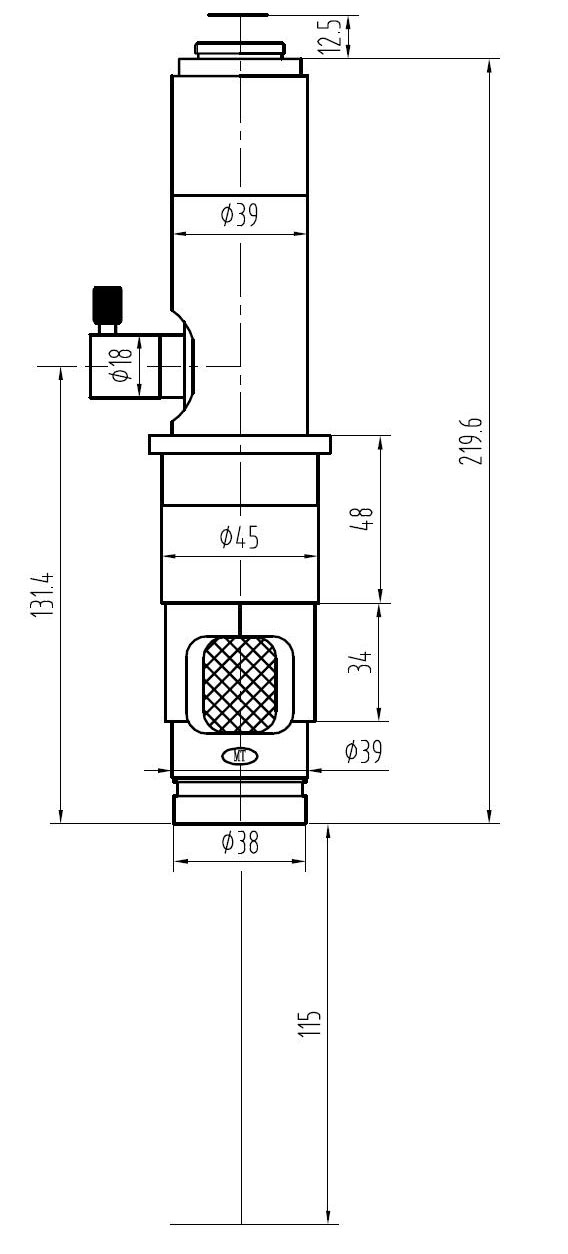

MZD0745,MZD0745C,MZD0745C-A:

附加物鏡	項目	CCD接頭
		0.5X	1X
0.5X	光學放大倍率	0.175X～1.125X	0.35X～2.25X
	視場范圍(mm)	20.6X27.4～3.2X4.3	10.3X13.7～1.6X2.13
	工作距離(mm)	195
0.7X	光學放大倍率	0.245X～1.575X	0.49X～3.15X
	視場范圍(mm)	14.7X19.6～2.3X3	7.3X9.8～1.14X1.5
	工作距離(mm)	145
1X主機	光學放大倍率	0.35X～2.25X	0.7X～4.5X
	視場范圍(mm)	10.3X13.7～1.6X2.13	5.14X6.9～0.8X1.1
	工作距離(mm)	115
2X	光學放大倍率	0.7X～4.5X	1.4X～9X
	視場范圍(mm)	5.14X6.9～0.8X1.1	2.6X3.4～0.4X0.5
	工作距離(mm)	35
變倍主體連續變倍范圍		0.7X～4.5X

倍率	數值孔徑	景深	分辨率	TV失真	安裝尺寸：Φ45mm 最大兼容相機：1/2" CCD螺紋接口：1英吋32扣
0.7X	0.023	2.5mm	14.6μm	0.07%
2X	0.052	0.39mm	6.5μm	0.11%
4.5X	0.072	0.12mm	4.7μm	0.09%

● 附加物鏡：D-W0.5、D-W0.7、D-W2.0（須前組物鏡下端帶外螺紋）

● 輔助光源：MLC100A, MLR25

● CS及C 型通用CCD接頭：C0.5、C1.0

● 可選底座及支架
